8. Stan aktualny

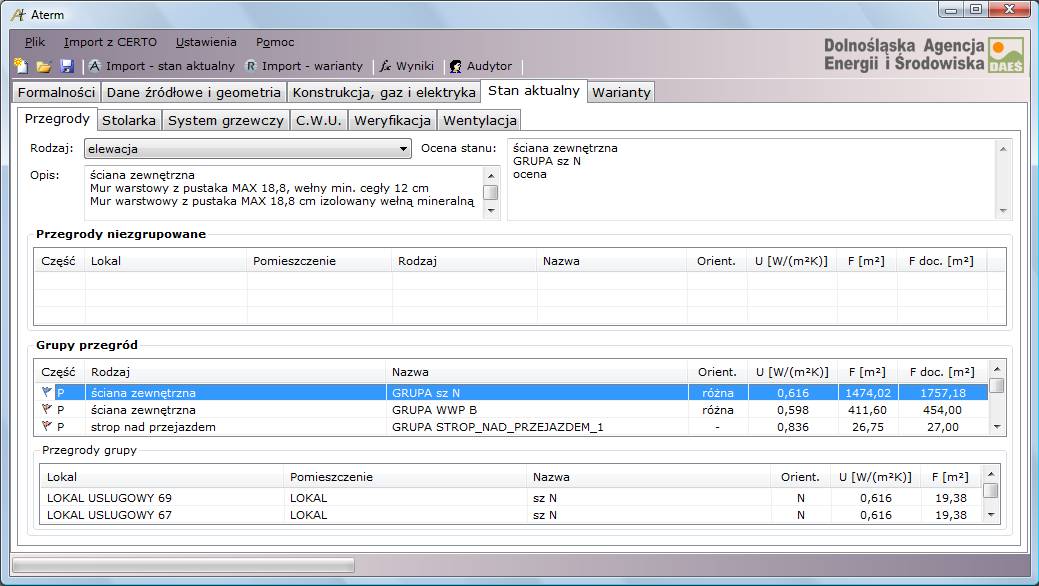

Przegrody

Na zakładce „Przegrody” podajemy lub korygujemy opisy i oceny stanu technicznego poszczególnych rodzajów przegród nieprzezroczystych.

Ramki „Przegrody niezgrupowane” oraz „Grupy przegród” mają charakter informacyjny.

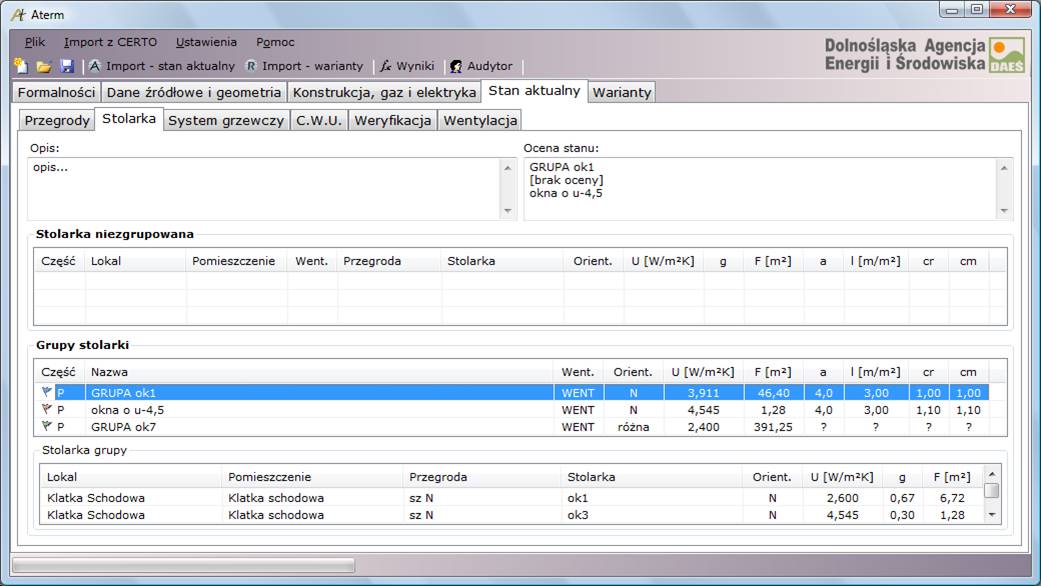

Stolarka

Na zakładce „Stolarka” podajemy lub korygujemy opis i ocenę stanu technicznego stolarki.

Ramki „Stolarka niezgrupowana” oraz „Grupy stolarki” mają charakter informacyjny.

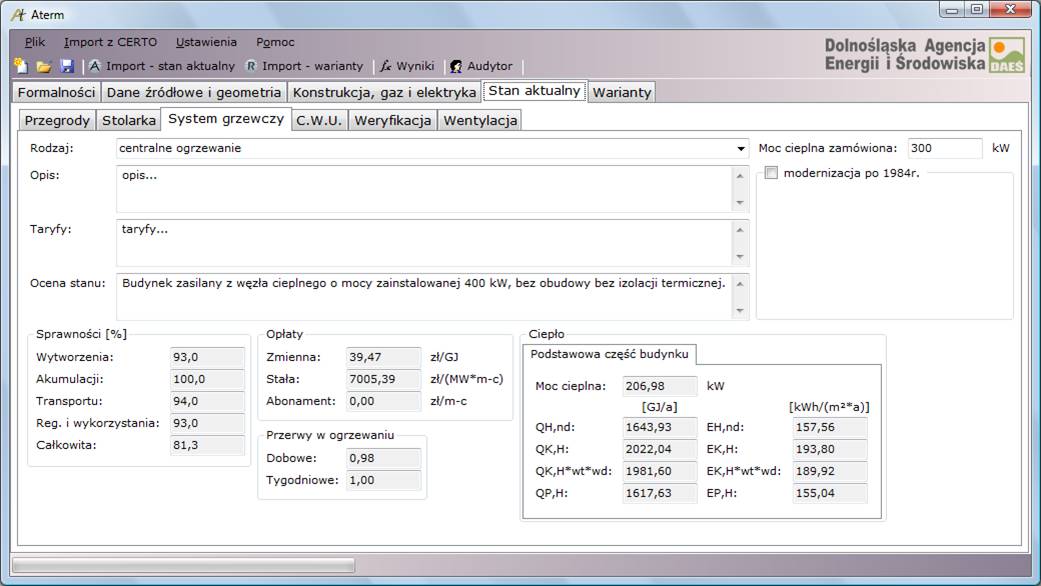

System grzewczy

Na zakładce „System grzewczy” podajemy lub korygujemy: rodzaj, opis ogólny, taryfy, ocenę stanu technicznego i moc cieplną zamówioną [kW] systemu grzewczego.

Ponadto określamy, czy system ten był modernizowany po 1984r. Jeśli tak, to podajemy opis tejże modernizacji.

Ramki: „Sprawności”, „Opłaty”, „Przerwy w ogrzewaniu” i „Ciepło” mają charakter informacyjny”.

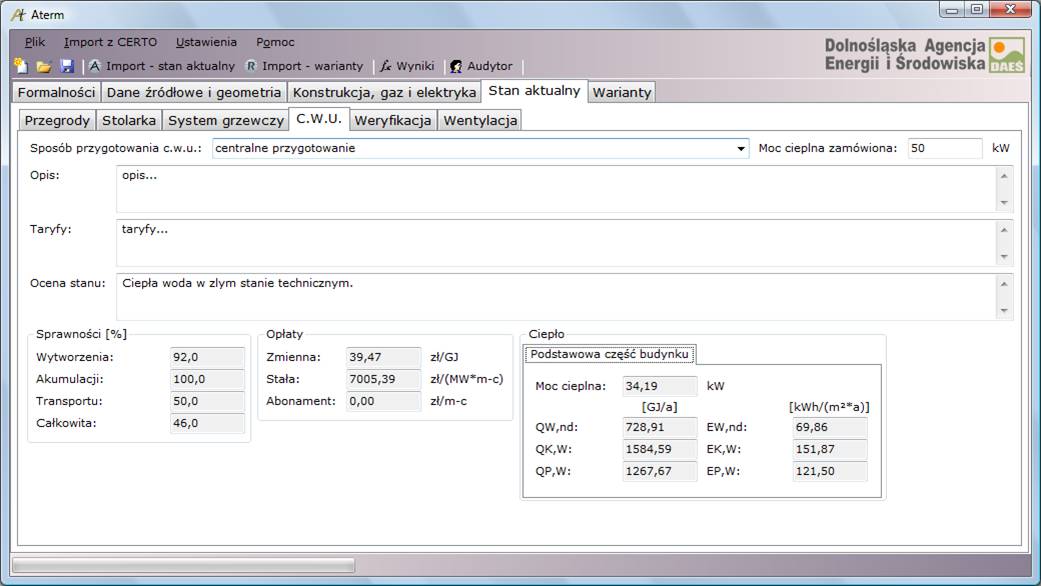

C.W.U.

Na zakładce „C.W.U.” podajemy lub korygujemy: rodzaj, opis ogólny, taryfy, ocenę stanu technicznego i moc cieplną zamówioną [kW] instalacji c.w.u.

Ramki: „Sprawności”, „Opłaty” i „Ciepło” mają charakter informacyjny”.

Wentylacja

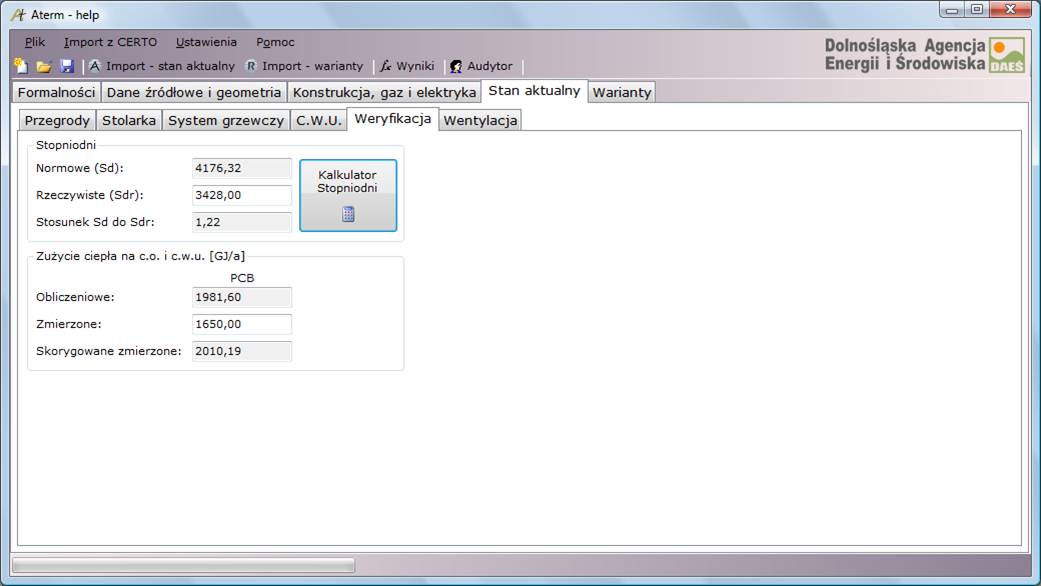

Zakładka „Weryfikacja” służy weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła.

Aterm prezentuje zaimportowane z CERTO „normowe” stopniodni (Sd) oraz obliczeniowe zużycie ciepła na c.o. i c.w.u. [GJ/a] (osobno dla podstawowej i dodatkowej części budynku). Zadaniem audytora jest podanie lub obliczenie „rzeczywistych” stopniodni (Sdr) oraz zmierzonego zużycia ciepła. Po podaniu tych danych Aterm wylicza stosunek Sd do Sdr oraz zmierzone zużycie ciepła skorygowane o ten stosunek. W idealnej sytuacji skorygowane zmierzone zużycie ciepła powinno być równe obliczeniowemu.

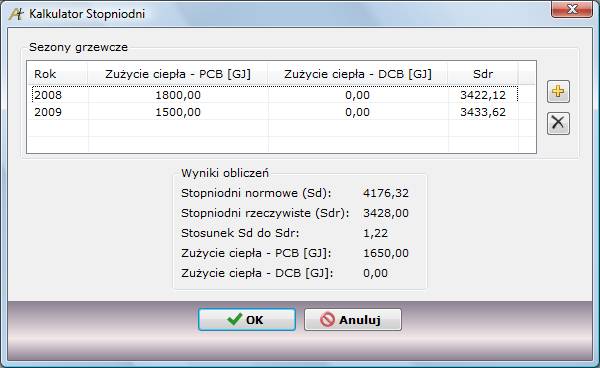

W określeniu „rzeczywistych” stopniodni (Sdr) oraz zmierzonego zużycia ciepła przydatny może być „Kalkulator Stopniodni”:

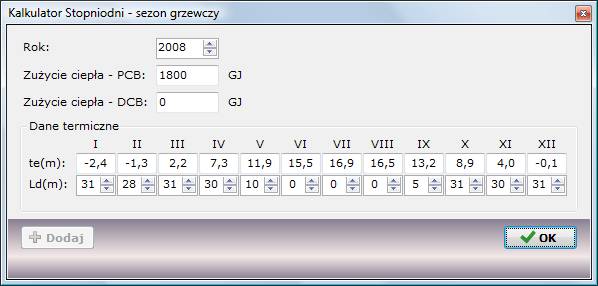

Podajemy w nim: rzeczywiste zużycie ciepła [GJ] oraz dane termiczne, tj. rzeczywiste temperatury powietrza zewnętrznego „te(m)” oraz liczby dni ogrzewania „Ld(m)” dla poszczególnych sezonów grzewczych. Dla każdego sezonu Aterm oblicza stopniodni rzeczywiste (Sdr), a w wynikach obliczeń prezentuje średnią arytmetyczną zużycia ciepła (osobno dla podstawowej i dodatkowej części budynku) oraz średnią arytmetyczną stopniodni rzeczywistych (Sdr) i stosunku Sd do Sdr.

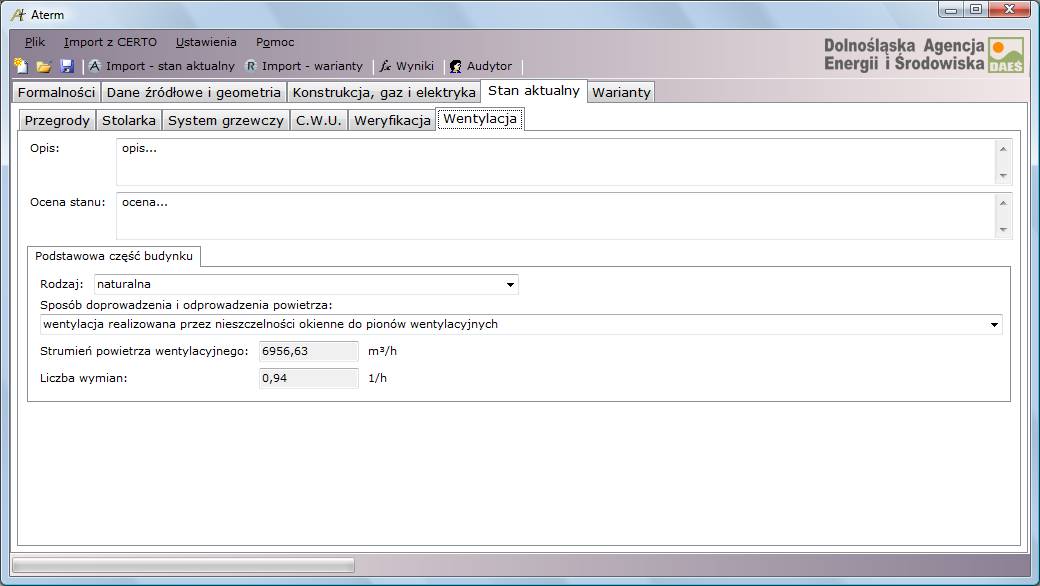

Wentylacja

Na zakładce „Wentylacja” podajemy lub korygujemy: opis ogólny, ocenę stanu technicznego, rodzaj i sposób doprowadzenia i odprowadzenia powietrza.

Pola: „strumień powietrza wentylacyjnego” [m³/h] oraz „liczba wymian powietrza” [1/h] mają charakter informacyjny.
