10.5. Przegroda

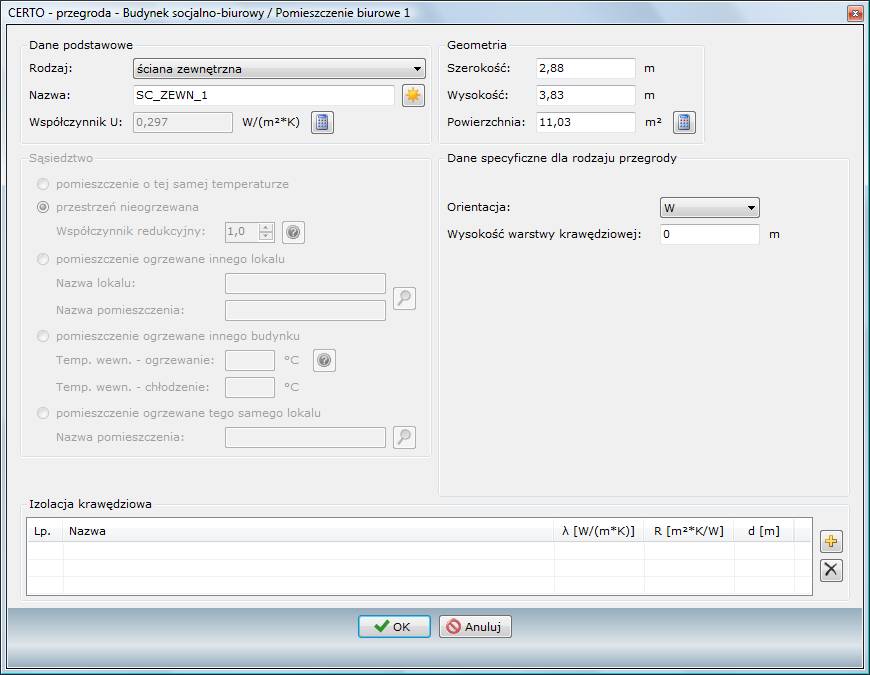

W oknie „Przegroda” podajemy następujące dane, których wymagany zestaw zależy od wybranego rodzaju przegrody:

· rodzaj (przegrody)

o należy wybrać rodzaj z listy

o rodzaj powinien być określony przed uruchomieniem Kalkulatora U – w przeciwnym wypadku program nie ustali normowych oporów Rsi i Rse przegrody

· nazwa (przegrody)

o nazwa musi być unikalna w obrębie pomieszczenia

o należy wpisać nazwę „z ręki” lub wygenerować ją za pomocą przycisku „Generuj”

· współczynnik (przenikania ciepła) U [W/(m²*K)]

o współczynnik U należy obliczyć w Kalkulatorze U – wyniki to z konieczności obliczenia przez program pojemności cieplnej lokalu / budynku

· geometria

o należy podać wymiary przegrody, wpisać jej powierzchnię [m²] „z ręki” lub obliczyć ją w Kalkulatorze Powierzchni

o sugerujemy stosowanie wymiarów zewnętrznych

· sąsiedztwo (nie dotyczy przegród gruntowych)

UWAGA: dla uproszczenia wprowadzania danych, jeśli przegroda sąsiaduje z pomieszczeniem ogrzewanym innego lokalu, ale temperatura wewnętrzna w tym sąsiednim pomieszczeniu jest taka sama jak w pomieszczeniu aktualnej przegrody, to można wybrać jako sąsiedztwo „pomieszczenie tego samego lokalu”. Wynika to z tego, że takim układzie i tak nie występują przepływy ciepła do/z sąsiedniego pomieszczenia. To samo dotyczy pomieszczeń o tej samej temperaturze sąsiadujących ze sobą w obrębie tego samego lokalu.

· Współczynnik redukcyjny b_tr – tylko jeśli wybrano sąsiedztwo „przestrzeń nieogrzewana”

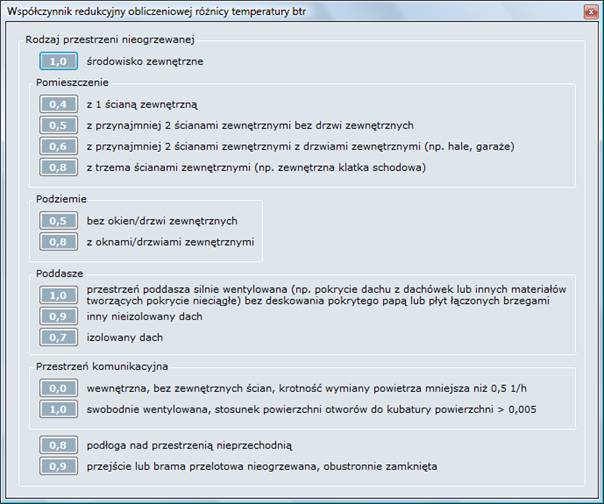

o należy wpisać współczynnik „z ręki” lub wybrać jego wartość z następującej podpowiedzi:

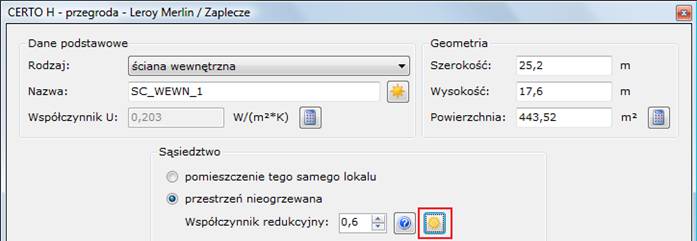

Załącznik nr 6 do RMI nakłada obowiązek uwzględnienia zysków ciepła (od promieniowania słonecznego i od wewnętrznych źródeł) z przestrzeni o nieregulowanej temperaturze. W tym celu w oknie „Przegroda” przegrody sąsiadującej z interesującą nas przestrzenią nieogrzewaną należy kliknąć przycisk z ikonką słońca (aktywny tylko dla wsp. redukcyjnego < 1,0) i podać wartości zysków.

Następnie należy określić zyski w sposób uproszczony (zryczałtowany) lub dokładny (obliczeniowy), tj. analogicznie do metody przyjętej dla przestrzeni o regulowanej temperaturze, czyli poprzez zdefiniowanie otworów (stolarki) oraz źródeł wewnętrznych zysków ciepła, przykład:

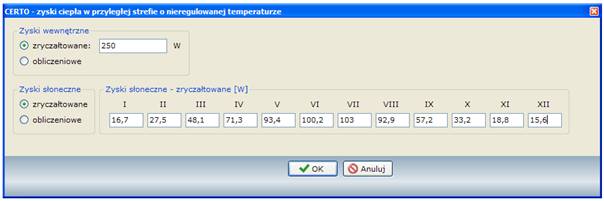

§ zryczałtowane zyski ciepła w przyległej strefie o nieregulowanej temperaturze:

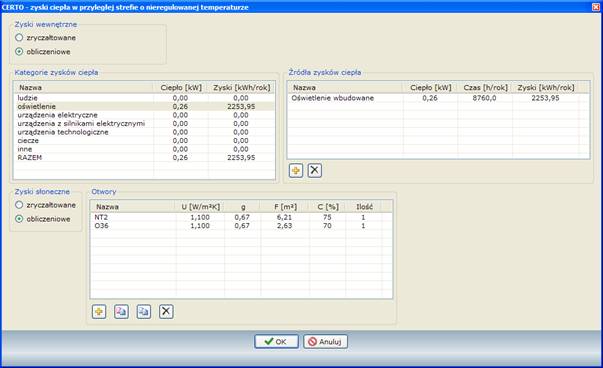

§ obliczeniowe zyski ciepła w przyległej strefie o nieregulowanej temperaturze:

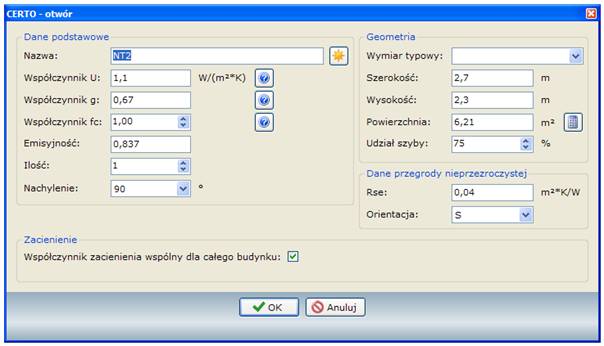

W przypadku definiowania otworu należ zwrócić uwagę na 2 dodatkowe pola, które dla przestrzeni ogrzewanych definiuje się w danych przegrody, tj. opór R oraz orientacja, przykład:

· nazwa (sąsiedniego) lokalu i nazwa (sąsiedniego) pomieszczenia – tylko jeśli wybrano sąsiedztwo „pomieszczenie ogrzewane innego lokalu”

o należy wpisać nazwy „z ręki” lub – jeśli sąsiednie pomieszczenie zostało już wcześniej wprowadzone – kliknąć przycisk z lupą i wskazać je w nowym oknie

· dach / stropodach płaski

o należy zaznaczyć, jeśli przegroda jest płaskim dachem lub stropodachem

· orientacja (względem stron świata)

o należy wybrać orientację z listy

· wysokość warstwy krawędziowej (izolacji pionowej) [m]

o należy podać wysokość warstwy „z ręki” lub wpisać 0, jeśli izolacja pionowa nie występuje, przykład:

D – wysokość warstwy krawędziowej

d_n – grubość warstwy krawędziowej

· zagłębienie (podłogi na gruncie) [m]

o należy podać zagłębienie podłogi na gruncie „z ręki” lub wpisać 0, jeśli podłoga nie jest zagłębiona

· powierzchnia podłogi (w gruncie) [m²]

o należy podać powierzchnię podłogi na gruncie „z ręki” lub obliczyć ją w Kalkulatorze Powierzchni

o podajemy powierzchnię łącznie ze ścianami zewnętrznymi i wewnętrznymi

· długość ścian zewnętrznych (skorelowanych z podłogą na gruncie) [m]

o należy podać łączna długość ścian zewnętrznych skorelowanych z podłogą na gruncie, oddzielających pomieszczenie od środowiska zewnętrznego

· szerokość warstwy krawędziowej (izolacji poziomej) [m]

o należy podać szerokość warstwy „z ręki” lub wpisać 0, jeśli izolacja pozioma nie występuje, przykład:

D – szerokość warstwy krawędziowej

d_n – grubość warstwy krawędziowej

· w części podpiwniczonej

o należy zaznaczyć, jeśli podłoga na gruncie jest w części podpiwniczonej

· skorelowana ściana

o należy wybrać ścianę skorelowaną z podłogą na gruncie – ścianę zewnętrzną, w przypadku braku podpiwniczenia lub ścianę w gruncie w przypadku podpiwniczenia

o jeśli w pomieszczeniu nie występują ściany zewnętrzne / w gruncie, to można nie korelować podłogi

· rodzaj gruntu

o należy wybrać rodzaj z listy

· odległość między wodą gruntową a podłogą mniejsza od 1 m

o należy zaznaczyć, jeśli odległość między wodą gruntową a podłogą jest mniejsza od 1 m

UWAGA: każda ściana w gruncie musi być skorelowana z podłogą na gruncie (przy czym nie każda podłoga musi być skorelowana ze ścianą).

UWAGA: dla uproszczenia wprowadzania danych zaleca się wprowadzanie kilku ścian w gruncie o takiej samej konstrukcji i parametrach jako jednej przegrody o powierzchni równej sumie powierzchni tych ścian (warto tu skorzystać z Kalkulatora Powierzchni, w którym każdą ze ścian wprowadzamy jako osobną figurę geometryczną, najczęściej prostokąt). Dzięki takiemu wprowadzeniu ścian w gruncie, nie trzeba później dzielić podłogi na gruncie na kilka części przyległych do poszczególnych ścian.

UWAGA: ściany zewnętrzne o takiej samej konstrukcji nie mogą być wprowadzone łącznie jako jedna przegroda, tj. analogicznie do ścian w gruncie, z uwagi na ich różne orientacje względem stron świata. Aczkolwiek – jako że nie każda ściana zewnętrzna musi być skorelowana z podłogą na gruncie – sugeruje się korelację podłogi na gruncie z jedną z tych ścian oraz uwzględnienie pozostałych poprzez parametr „długość ścian zewnętrznych”.
