9.5.1. Źródło ciepła na c.w.u.

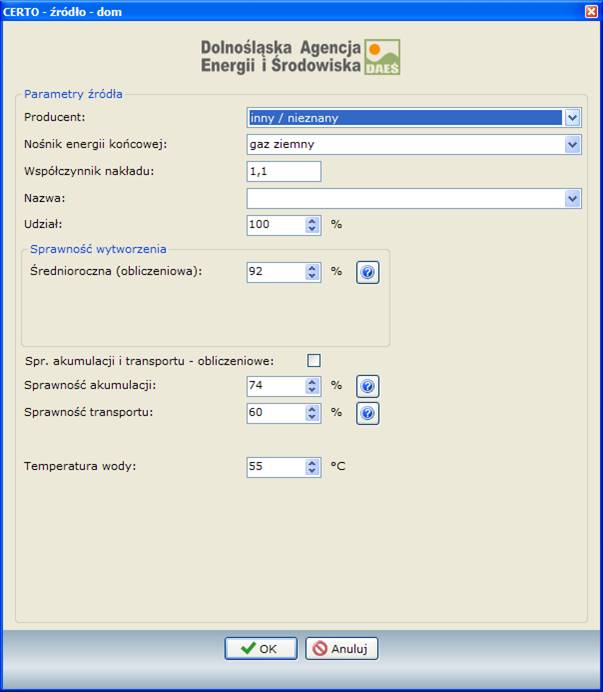

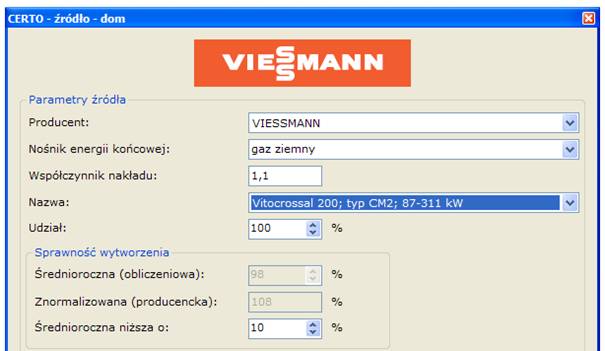

W oknie „Źródło ciepła na c.w.u.” podajemy następujące dane:

· producent

o pole umożliwiające wybór producenta kotłów c.w.u. z wprowadzonej bazy producentów do programu

o w przypadku kotła innego producenta należy wybrać z listy „inny / nieznany”

· nośnik energii końcowej

o należy wybrać nośnik z listy lub wpisać go „z ręki”

o w przypadku wyboru nośnika z listy program odczyta jego współczynnik nakładu i nie będzie można go zmienić

· współczynnik nakładu – w

o dana do obliczeń

o to pole należy wypełnić tylko w przypadku podania nośnika energii końcowej „z ręki”

· nazwa

o w przypadku wyboru producenta kotłów z bazy danych programu odpowiedni kocioł należy wybrać z listy

o w przypadku innego / nieznanego producenta kotła należy podać jego nazwę „z ręki” – jest to szczególnie istotne w przypadku skorzystania z obliczeniowych sprawności (patrz. niżej)

· (procentowy) udział (źródła w zaopatrzeniu w ciepło zgodne z przeznaczeniem źródła) [%]

o dana do obliczeń

o należy wpisać wartość od 1 do 100%

· sprawność wytworzenia (ciepła) – średnioroczna (obliczeniowa) [%]

o dana do obliczeń

o w przypadku wyboru producenta kotłów z bazy danych program odczyta sprawność znormalizowaną (producencką) oraz o ile procent sprawność średnioroczna jest zwykle niższa od znormalizowanej:

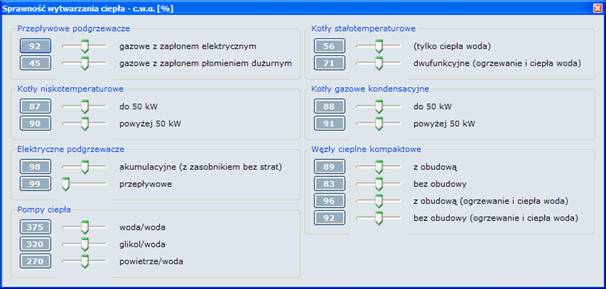

o w przypadku innego / nieznanego producenta kotła należy wpisać sprawność „z ręki” lub wybrać ją z następującej podpowiedzi:

· sprawność akumulacji (ciepła) [%]

o dana do obliczeń

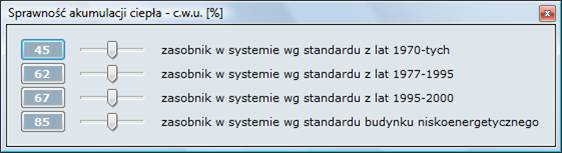

o należy wpisać sprawność „z ręki” lub wybrać ją z następującej podpowiedzi:

· sprawność transportu (ciepła) [%]

o dana do obliczeń

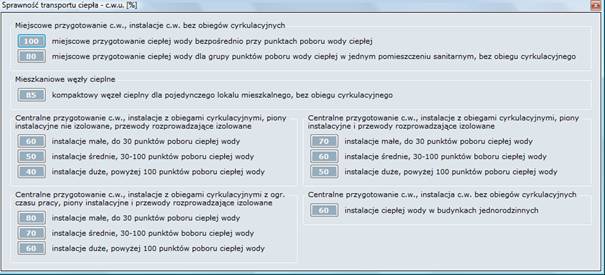

o należy wpisać sprawność „z ręki” lub wybrać ją z następującej podpowiedzi:

· temperatura wody (na wypływie z zaworu czerpalnego) [°C]

o dana do obliczeń

o należy podać wartość z zakresu 45 – 55 °C

9.5.1.1. Obliczeniowe sprawności akumulacji oraz transportu ciepła instalacji ciepłej wody użytkowej

Program CERTO umożliwia przeliczenie sprawności akumulacji i transportu ciepła instalacji ciepłej wody użytkowej.

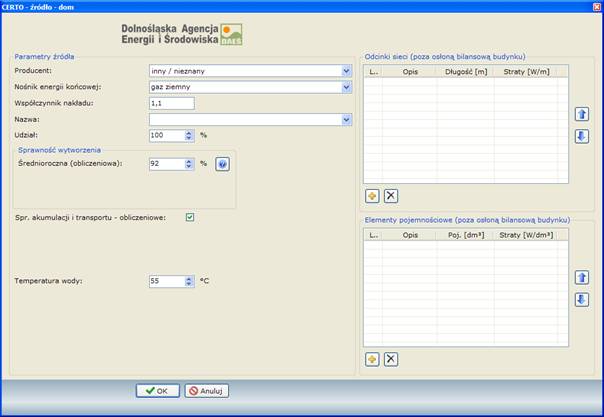

Aby włączyć tą opcję należy zaznaczyć pole „Spr. akumulacji i transportu – obliczeniowe”:

· odcinki sieci

o należy podać wszystkie odcinki sieci transportu ciepłej wody użytkowej położone poza osłoną cieplną budynku

o można uwzględnić (dodatkowo) odcinki sieci położone wewnątrz osłony cieplnej budynku, wtedy nie będą wliczane do wewnętrznych zysków ciepła

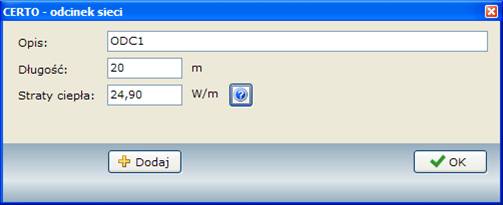

o każdy odcinek sieci definiuje się poprzez nazwę, długość oraz straty ciepła

o wielkość strat ciepła można podać z „ręki”, lub wybrać z podpowiedzi:

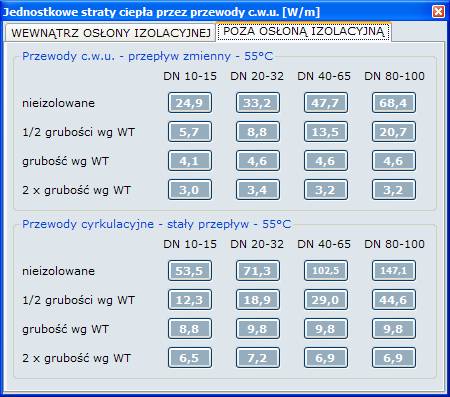

· jednostkowe straty ciepła przez przewody c.w.u. poza osłoną cieplną budynku:

· jednostkowe straty ciepła przez przewody c.w.u. wewnątrz osłony cieplnej budynku:

· elementy pojemnościowe

o należy podać wszystkie elementy pojemnościowe c.w.u. ciepła położone poza osłoną cieplną budynku

o można uwzględnić (dodatkowo) elementy pojemnościowe c.w.u. położone wewnątrz osłony cieplnej budynku, wtedy nie będą wliczane do wewnętrznych zysków ciepła

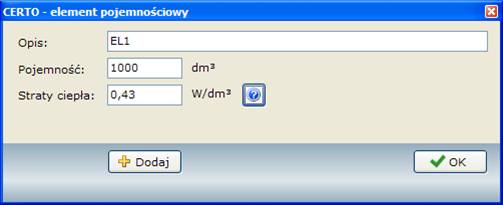

o każdy element pojemnościowy definiuje się poprzez nazwę, pojemność oraz straty ciepła

o wielkość strat ciepła można podać z „ręki”, lub wybrać z podpowiedzi:

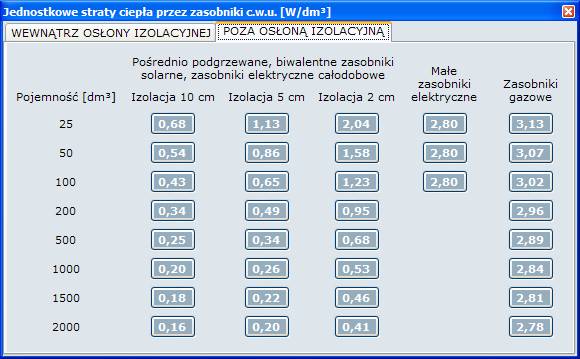

· jednostkowe straty ciepła przez zasobnik c.w.u. poza osłoną cieplną budynku:

· jednostkowe straty ciepła przez zasobnik c.w.u. wewnątrz osłony cieplnej budynku:

9.5.1.2. Zyski ciepła od instalacji ciepłej wody użytkowej

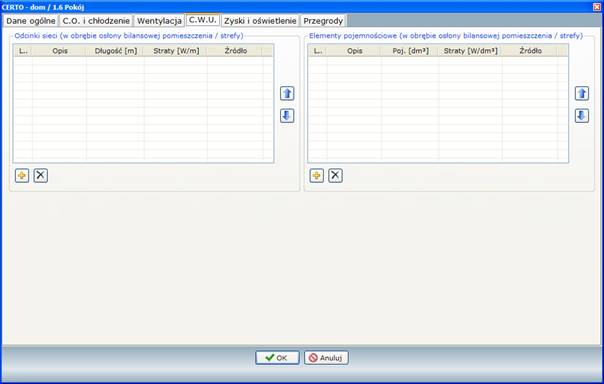

Zakładka „C.W.U.” (okno Pomieszczenia) umożliwia uwzględnienie zysków ciepła od instalacji transportu ciepłej wody i elementów pojemnościowych występujących wewnątrz osłony izolacyjnej budynku.

Uwaga: Jeżeli instalacja transportu ciepłej wody jest zaizolowana i położona w bruzdach, to nie uwzględnia się tej części instalacji w obliczeniach strat/zysków ciepła.

· odcinki sieci (w obrębie osłony bilansowej pomieszczenia / strefy)

o należy podać wszystkie odcinki sieci transportu ciepłej wody użytkowej położone wewnątrz osłony cieplnej budynku

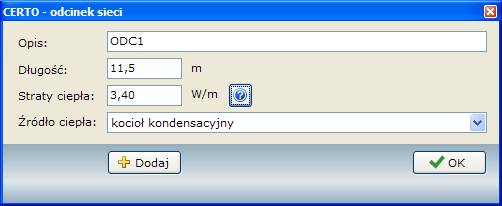

o każdy odcinek sieci definiuje się poprzez nazwę, długość, straty ciepła oraz wskazując źródło ciepła:

o wielkość strat ciepła można podać z „ręki”, lub wybrać z podpowiedzi:

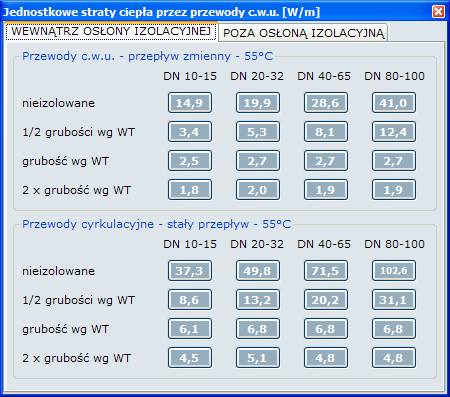

· jednostkowe straty ciepła przez przewody c.w.u. wewnątrz osłony cieplnej budynku:

· źródło ciepła

o należy wybrać źródło ciepła z listy

UWAGA: Jeżeli lista źródeł ciepła jest pusta, oznacza to, że  nie uzupełniono pola „nazwa” w oknie „Źródło ciepła na c.w.u.”  w zakładce „C.W.U.” dotyczącej bieżącego lokalu.

· elementy pojemnościowe

o należy podać wszystkie elementy pojemnościowe c.w.u. ciepła położone wewnątrz osłony cieplnej budynku

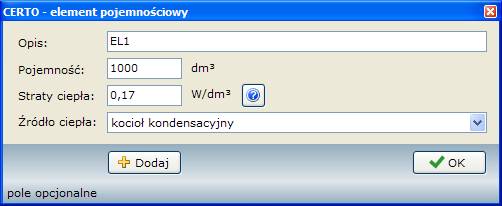

o każdy element pojemnościowy definiuje się poprzez nazwę, pojemność , straty ciepła oraz wskazując źródło ciepła

o wielkość strat ciepła można podać z „ręki”, lub wybrać z podpowiedzi:

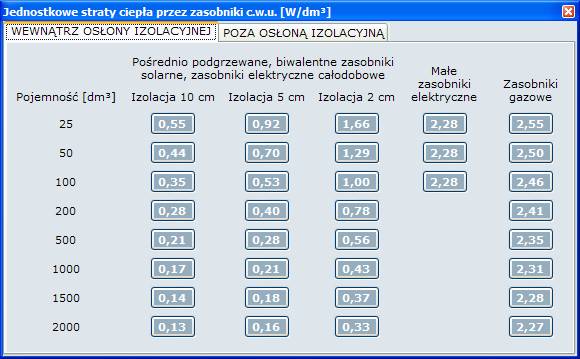

• jednostkowe straty ciepła przez zasobnik c.w.u. wewnątrz osłony cieplnej budynku:
